Actividad 2
Elementos
de la instalación eléctrica residencial
.
A)
Propósito de la lección
Identifica
los
elementos
del circuito eléctrico en una
instalación
residencial.
B)
Instrucciones de las actividades
I.
Inspecciona
la instalación eléctrica de una vivienda, e identifica:
1.
Acometida:
trayectoria
1.
Acometida:
trayectoria
.
2.
Trayecto
de acometida hacia el medidor
.
3.
Ubicación
de la caja de fusibles
.
4.
Ubicación
de
l centro
de cargas o interruptores termomagnéticos.

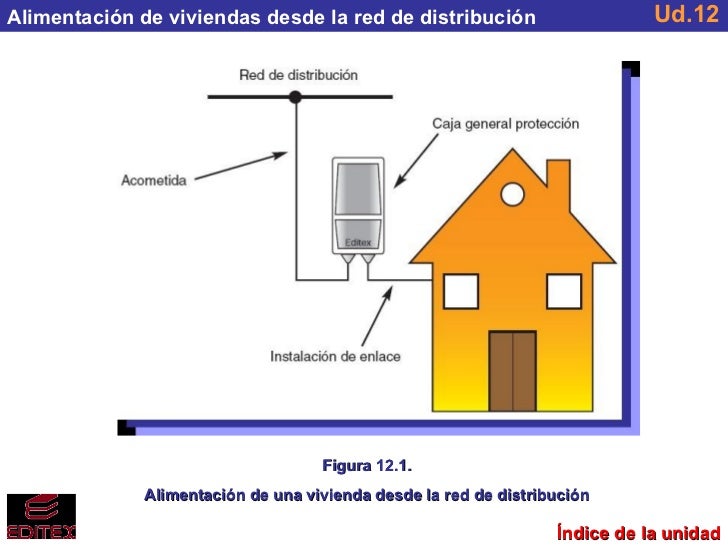

En esta imagen representa o identifica los terminos q se necesita saber dando conocer en q parte se ubican..
¿Cuál es
la simbología vigente
para representar
los
siguientes elementos?
1.
Acometida
.
2.
Medidor
eléctrico.
3.
Caja con switch para fusibles
4.
Centro de
carga
aqui podemos identifica la simbologia de algunos elementos .
Investiga el tipo de
servicio contratado en
tuvivienda (voltaje y potencia).
V.
Por
inspección visual identifica en tu vivienda la cantidad y capacidad
de:
1.
Fusibles.
2.
Interruptores
termomagnéticos
.
VI.
Realiza un
dibujo [vista de
planta] que muestre
la ubicación
de los elementosde la instalación eléctrica de tu
hogar,usa la simbología que
encontraste
en la actividad III..
